Sur une Mercedes-Benz équipée d’une boîte automatique, le calculateur de boîte de vitesses Mercedes-Benz joue un rôle central : il pilote le passage des rapports, gère la pression hydraulique, dialogue avec les capteurs de vitesse et communique en permanence avec les autres modules électroniques via les bus CAN. Quand il tombe en panne, la voiture peut se retrouver bloquée en position P, refuser de dépasser un rapport ou passer en mode dégradé.
Avant de commander un module neuf, d’occasion ou remis à neuf, quelques vérifications s’imposent. Cet article fait le point sur les calculateurs et les modules concernés, les symptômes révélateurs, les références utiles et les erreurs classiques à éviter au moment du remplacement.
À quoi sert le calculateur de boîte automatique sur une Mercedes
Le calculateur de boîte automatique (parfois appelé module de transmission ou module de sélecteur selon les générations) traite les informations remontées par les capteurs de la boîte : vitesses d’entrée et de sortie d’arbre, position du sélecteur, température d’huile, régime moteur, charge, freinage. À partir de ces données, il calcule le rapport à engager, commande les électrovannes et ajuste la pression dans le circuit hydraulique.
Sur les Mercedes-Benz récentes, la fonction est répartie entre plusieurs modules électroniques distincts. Ils portent tous un rôle précis dans la chaîne de commande de la transmission.
Les modules électroniques concernés : ISM, EGS, TCM et VGS
Sur les modèles Mercedes-Benz équipés de boîtes automatiques modernes, plusieurs sigles reviennent régulièrement.
- ISM (Intelligent Servo Module) : module servo intelligent qui gère la sélection des rapports P, R, N, D. Il fait le lien entre le levier de vitesses et la boîte proprement dite.
- EGS (Elektronische Getriebesteuerung) : calculateur électronique de transmission au sens large. Il centralise la logique de gestion des rapports.
- TCM (Transmission Control Module) : appellation générique du calculateur de boîte, souvent utilisée dans la documentation technique multi-marques.
- VGS (Vollintegrierte Getriebesteuerung) : calculateur entièrement intégré, physiquement fixé sur ou dans la boîte, très fréquent sur les 7G-Tronic et 9G-Tronic récentes.
Selon la génération et le modèle, un défaut de transmission peut donc pointer vers un ou plusieurs de ces modules. Poser le bon diagnostic avant d’acheter la pièce évite bien des mauvaises surprises.
Boîtes concernées et modèles Mercedes touchés
Le calculateur de boîte automatique se retrouve aussi bien sur les anciennes 5G-Tronic (722.6) que sur les 7G-Tronic (722.9) et sur les 9G-Tronic (725.0) plus récentes. Ces trois générations équipent une large gamme de véhicules :
- Classe S (W220, W221, W222), Classe E (W211, W212, W213), Classe C (W203, W204, W205)
- ML / GLE (W164, W166, W167), GL / GLS (X164, X166, X167), Classe R (W251)
- Classe G, GLK / GLC (X204, X253), CLS, CLA, GLA
- Utilitaires : Vito, Viano et Sprinter
Chaque génération a ses spécificités électroniques et hydrauliques. Un module compatible en apparence peut se révéler inadapté sur un millésime précis, d’où l’importance de croiser la référence pièce avec le numéro VIN.
Symptômes d’un calculateur de boîte ou d’un module ISM défectueux
Les défauts liés à la commande électronique de la boîte se manifestent souvent de manière assez caractéristique. Voici les symptômes les plus courants remontés en atelier.
- Impossibilité de passer les rapports ou de sortir de la position P
- Boîte bloquée en position P, R, N ou D, ou coincée en 2ᵉ ou 3ᵉ rapport en mode dégradé (limp mode)
- Absence de réaction du sélecteur lorsqu’on le manœuvre
- Défaut de communication signalé au diagnostic (bus CAN, pas de réponse du calculateur)
- Message d’erreur au tableau de bord : « boîte de vitesses défectueuse », « atelier », « arrêtez-vous »
- À-coups, ratés au passage des rapports, arrêts intempestifs après démarrage
Un même symptôme peut avoir plusieurs causes possibles : câblage, capteur, huile de boîte, module. La lecture des codes défauts avec un outil compatible reste indispensable avant tout démontage.
Exemples de références : modules ISM A0002701752 et A0002701952
Sur le terrain, plusieurs références ISM reviennent régulièrement selon les modèles et les générations de boîte. Deux exemples fréquents.

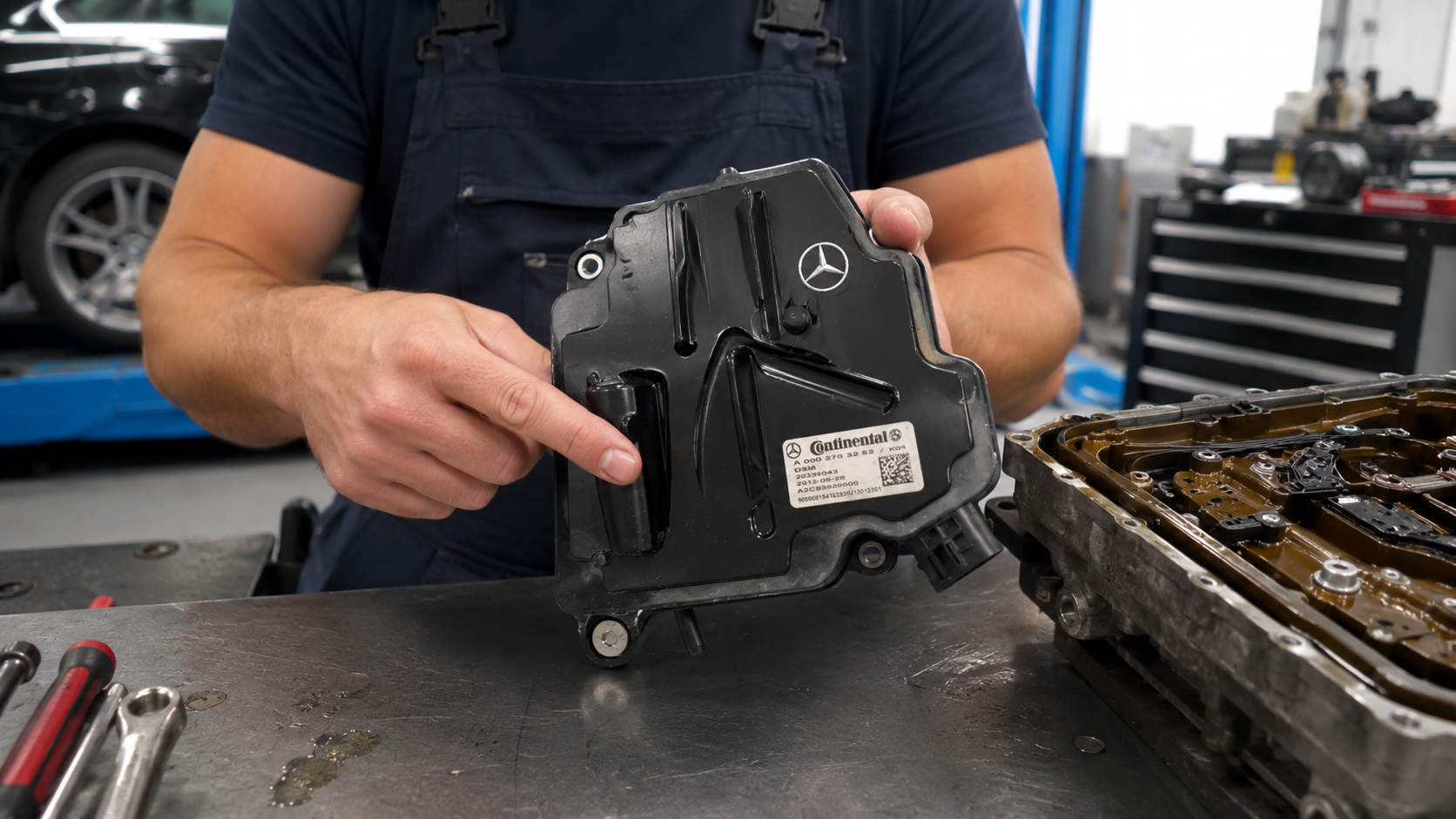

Le module ISM Mercedes A0002701752 (également noté 0002701752 sans le préfixe A) équipe des modèles comme la Classe S W221, la Classe E W212 et la Classe M W164. Il est intégré à la boîte automatique 7G-Tronic et gère la sélection des rapports en lien avec le sélecteur au volant ou à la console.
Le module ISM Mercedes A0002701952 7G-Tronic (également noté 0002701952) est une variante utilisée sur d’autres millésimes de la même famille de boîtes. La différence tient à la version électronique, au logiciel embarqué et à la compatibilité avec certaines configurations d’usine.
Ces références ne sont que deux exemples parmi d’autres. La bonne pièce dépend toujours du couple modèle exact / VIN / type de boîte.
Les vérifications à faire avant de remplacer un calculateur
Un remplacement de calculateur ou de module ISM coûte cher, autant à l’achat qu’en main-d’œuvre. Cinq contrôles permettent d’éviter les erreurs les plus courantes.
- Relever la référence exacte sur l’étiquette du module (préfixe A ou pas, suffixe éventuel). Une lettre ou un chiffre de différence peut suffire à rendre la pièce incompatible.
- Croiser avec le numéro VIN du véhicule via un catalogue pièces Mercedes officiel ou un revendeur spécialisé.
- Vérifier le type de boîte (722.6, 722.9, 725.0) noté sur l’étiquette de la transmission ou dans les données constructeur.
- Contrôler la version logicielle : sur certaines boîtes, une mise à jour du firmware peut suffire à corriger le défaut sans changer le calculateur.
- Anticiper la programmation ou l’adaptation nécessaire au montage : SCN coding, adaptation des points de passage, apprentissage, remise à zéro des valeurs d’auto-adaptation.
Sans ces vérifications, le module de remplacement peut refuser de dialoguer avec la voiture, provoquer de nouveaux codes défauts ou bloquer la boîte dès le premier essai. Un bon diagnostic préalable évite aussi une facture imprévue sur le prix de la main d’œuvre garage pour une reprise de dossier.
Virgin, cloné ou adapté : bien choisir son module de remplacement
Un calculateur ou un module ISM d’occasion non préparé contient encore les données du véhicule sur lequel il était installé (VIN, immatriculation, kilométrage, valeurs d’adaptation). Monté tel quel sur une autre voiture, il refusera de fonctionner correctement.
Trois solutions coexistent chez les spécialistes Mercedes.
- Module testé et vendu en version Virgin : les données de l’ancien véhicule ont été effacées, le module est prêt à recevoir la configuration du nouveau via STAR Diagnosis / Xentry.
- Module cloné : les paramètres du calculateur d’origine (celui de votre voiture, souvent défectueux mais encore lisible) sont copiés sur le module de remplacement. Cette solution évite parfois une programmation lourde et permet un montage plus rapide.
- Module adapté au VIN : le fournisseur charge directement la configuration du véhicule client sur le module avant expédition, ce qui limite le travail en atelier au montage physique et à quelques validations.
Le bon choix dépend de l’équipement de l’atelier, du temps disponible et du modèle concerné. Sur les véhicules plus complexes comme la Mercedes GLK 220 CDI ou sur les modèles récents, l’adaptation au VIN par un professionnel équipé Xentry reste souvent l’option la plus sûre.
Ce qu’il faut retenir
Un calculateur de boîte automatique ou un module ISM défaillant reste une panne coûteuse mais bien identifiée sur les Mercedes récentes. La clé, c’est de ne pas se précipiter sur la pièce : diagnostic complet, référence exacte, VIN, version logicielle, choix entre Virgin, cloné ou adapté. Cette rigueur en amont évite la double dépense (module inadapté + main-d’œuvre à refaire) et redonne à la boîte son fonctionnement normal sans mauvaise surprise.
