Un démarrage difficile, des ratés à bas régime, un voyant moteur qui s’allume avec un code P0340 ou P0345 : le capteur d’arbre à cames est souvent en cause. Avant d’envisager son remplacement, un nettoyage peut suffire à résoudre le problème dans un certain nombre de cas, notamment quand la contamination par l’huile ou les dépôts est à l’origine des dysfonctionnements. On détaille ici la procédure complète, les produits à utiliser, les précautions à respecter et les situations où le nettoyage ne suffit plus.
Rôle et localisation du capteur d’arbre à cames
Le capteur de position de l’arbre à cames (CMP pour Camshaft Position Sensor) est un capteur à effet Hall qui mesure la position angulaire de l’arbre à cames en temps réel. Il envoie cette information au calculateur moteur, qui s’en sert pour synchroniser précisément l’injection et l’allumage selon la position du piston dans le cycle moteur.
Sans cette information, le calculateur ne peut pas déterminer avec précision si le cylindre est en phase de compression (où l’injection doit avoir lieu) ou en phase d’échappement. Sur les moteurs à injection directe ou à distribution variable, la précision de ce signal est critique.
Sa localisation varie selon les moteurs, mais il se trouve généralement dans l’un de ces trois emplacements :

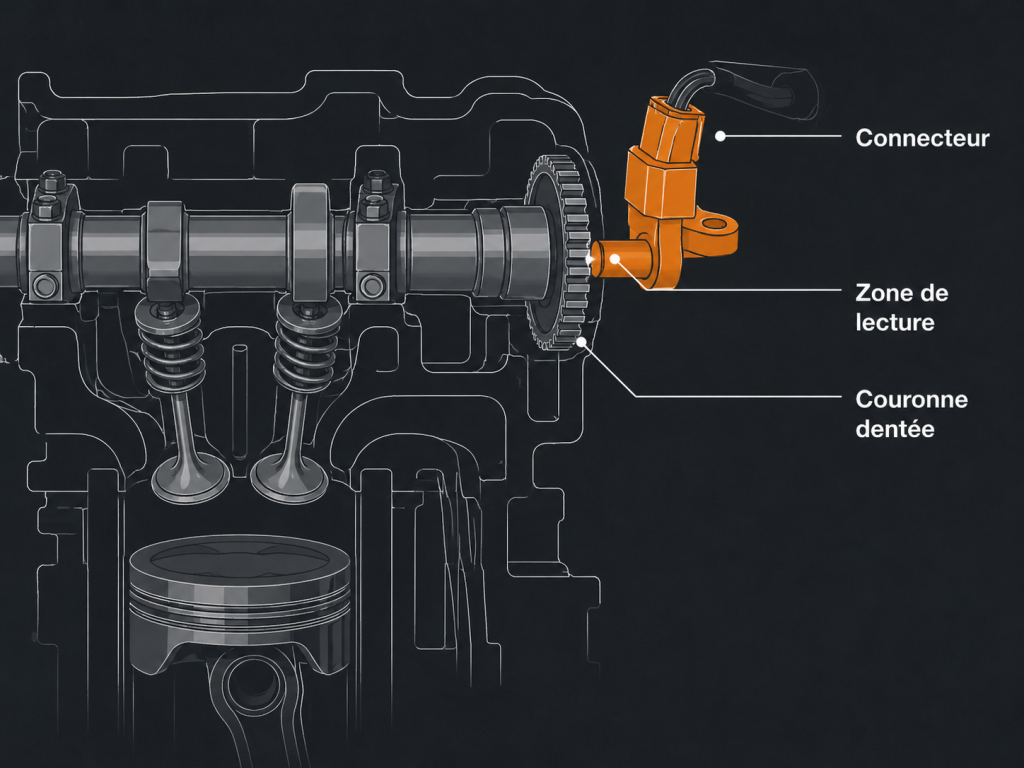

En face avant du moteur, près de la courroie ou de la chaîne de distribution, à proximité de la couronne dentée de l’arbre à cames. C’est le cas le plus fréquent sur les moteurs transversaux de voitures particulières.
En face latérale de la culasse, logé dans un orifice fileté qui l’amène au contact de la couronne dentée. Cette position est courante sur les moteurs à deux arbres à cames en tête (DACT).
À l’arrière du moteur, dans certaines configurations de moteur longitudinal. Plus difficile d’accès, cette position est surtout rencontrée sur les moteurs de véhicules à propulsion.
Un moteur peut en avoir un ou deux selon qu’il dispose d’un ou deux arbres à cames, et certains moteurs modernes ajoutent un capteur sur l’arbre à cames d’échappement en plus de celui d’admission.
Pourquoi un capteur d’arbre à cames se salit
La contamination du capteur est la cause principale de ses défaillances intermittentes. Deux types de salissures sont documentés.
La contamination par l’huile est la plus fréquente. Le capteur est situé dans le compartiment moteur à proximité de joints qui vieillissent. Une fuite de joint de cache-culbuteur ou de joint de canalisation d’huile peut projeter de l’huile sur le capteur, en particulier sur son extrémité active (la partie qui fait face à la couronne dentée). Cette contamination modifie la perméabilité magnétique à proximité du capteur et génère des erreurs de lecture.
Les dépôts de calamine et de résidus de combustion s’accumulent progressivement dans le compartiment moteur et peuvent atteindre le capteur via les circuits de ventilation du carter ou simplement par accumulation sur les surfaces chaudes. Ces dépôts sont plus durs et plus difficiles à éliminer que l’huile.
Dans les deux cas, le capteur ne détecte plus correctement les dents de la couronne dentée et envoie un signal erratique ou absent au calculateur.
Les symptômes d’un capteur d’arbre à cames sale ou défaillant
Les symptômes varient selon le degré de contamination et si le problème est intermittent ou permanent.
Démarrage difficile à froid : le calculateur peine à synchroniser l’injection sans information précise de position. Le moteur tourne longtemps au démarreur avant de démarrer, ou démarre puis cale immédiatement.
Ratés d’allumage à bas régime : une lecture erratique du capteur provoque des injections mal calées, génèrant des ratés perceptibles surtout au ralenti ou en reprise à faible régime.
Perte de puissance et surconsommation : le calculateur, en l’absence d’un signal fiable, adopte des cartographies dégradées qui pénalisent les performances et la consommation.
Voyant moteur orange allumé avec codes défaut P0340 (circuit de capteur de position d’arbre à cames A) ou P0345 (circuit de capteur de position d’arbre à cames B), parfois accompagnés de P0300 à P0308 (ratés d’allumage).
Calage moteur à l’arrêt : dans les cas les plus sévères, le signal est totalement absent et le moteur refuse de tourner.
Ce qu’il faut avant de commencer
Le nettoyage du capteur est une opération accessible à un conducteur bricoleur, mais quelques précautions s’imposent.
Déconnecter la batterie avant toute intervention sur les composants électroniques du moteur. Travailler sur le circuit électronique du moteur avec la batterie connectée peut générer des codes défaut parasites ou endommager le calculateur.
Laisser le moteur refroidir avant d’intervenir. Le capteur est en zone chaude et peut brûler au contact. Une heure d’attente après l’arrêt du moteur est le minimum.
Rassembler le matériel avant de démarrer : spray nettoyant contacts électriques (CRC 2-26, WD40 Specialist Contact Cleaner, Kontakt 60), chiffon microfibre non pelucheux, gants nitrile, lunettes de protection, tournevis ou douille adaptée à la vis de fixation du capteur.
Ne jamais utiliser de l’eau, de l’acétone ou du nettoyant frein sur le capteur. Ces produits peuvent endommager le boîtier en plastique et les joints internes du capteur.
La procédure de nettoyage étape par étape
- Localiser le capteur : Identifier l’emplacement du capteur sur votre moteur. Le manuel d’atelier ou une recherche sur le modèle et la motorisation précise donne la position exacte. Sur la plupart des moteurs 4 cylindres transversaux, il est visible depuis le dessus du moteur en regardant vers la courroie ou la chaîne de distribution.
- Débrancher le connecteur : Appuyer sur le clip de verrouillage du connecteur électrique et tirer fermement pour le débrancher. Ne pas tirer sur le câble mais sur le boîtier du connecteur. Inspecter visuellement les broches du connecteur : des broches oxydées ou enfoncées sont parfois à l’origine du problème, indépendamment de l’état du capteur lui-même.
- Dévisser et extraire le capteur : Le capteur est généralement maintenu par une ou deux vis (souvent un boulon de 8 ou 10 mm). Le dévisser et extraire le capteur délicatement en le tirant dans l’axe de son orifice. Si le capteur est collé par des dépôts, une légère rotation aide à le dégager sans forcer.

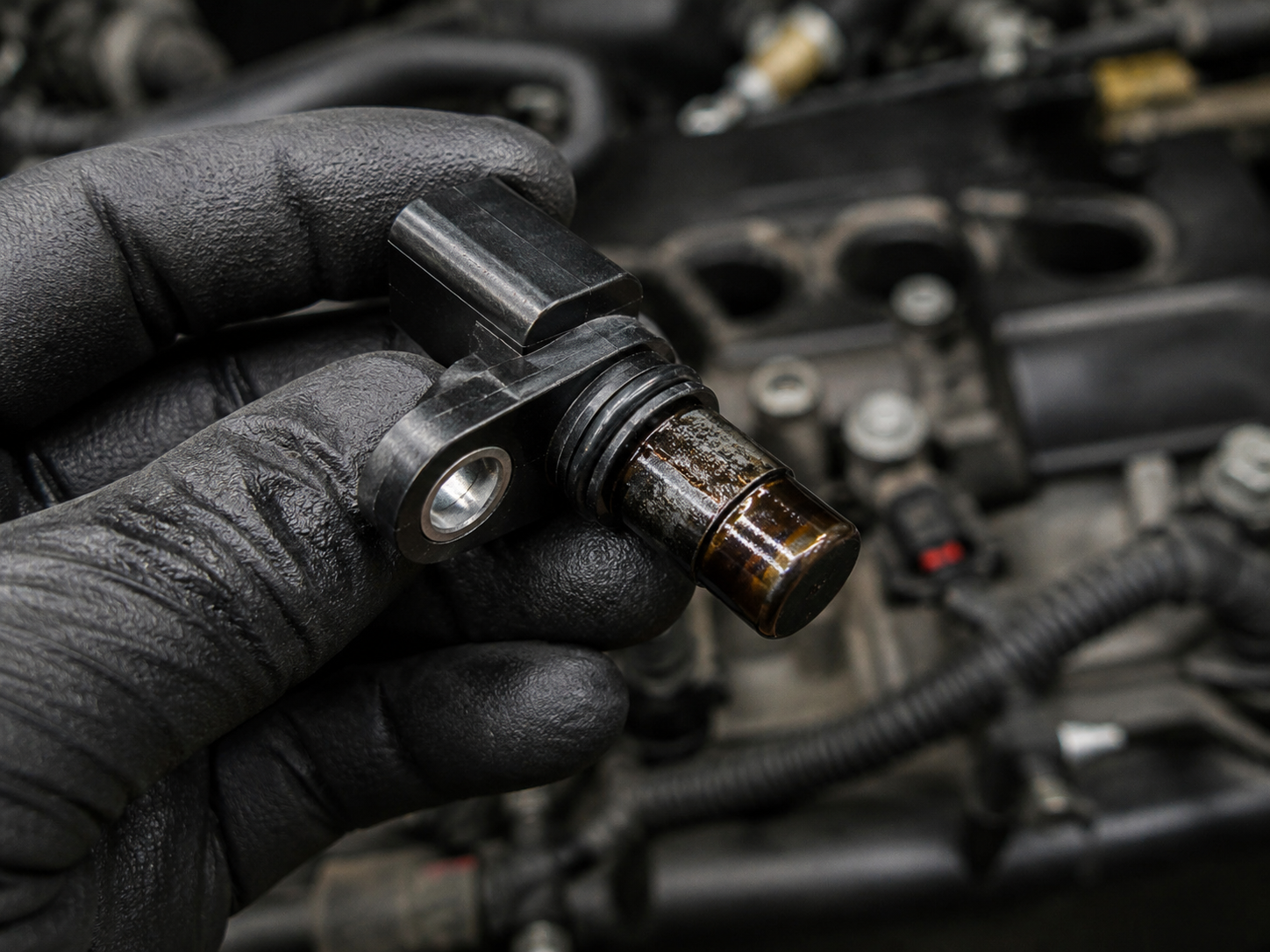

- Inspecter l’extrémité active : Examiner l’extrémité du capteur qui fait face à la couronne dentée. Des traces d’huile, de calamine ou de résidus sombres indiquent une contamination. Une extrémité propre et magnétique (le capteur attire les copeaux métalliques) est normale.
- Nettoyer : Vaporiser le nettoyant contacts électriques sur l’extrémité active du capteur et laisser agir quelques secondes. Essuyer délicatement avec le chiffon microfibre en effectuant des mouvements de rotation. Répéter jusqu’à ce que le chiffon ressorte propre. Ne pas frotter fortement : les matériaux de l’extrémité active sont fragiles. Pensez à nettoyer également l’orifice dans lequel le capteur se loge : projeter un peu de nettoyant dans l’orifice et essuyer avec un chiffon enroulé sur un crayon ou un stylo pour atteindre le fond.
- Inspecter et nettoyer le connecteur : Vaporiser du nettoyant contacts sur les broches du connecteur (côté capteur et côté faisceau). Essuyer délicatement. Si les broches sont oxydées (aspect vert ou blanc), nettoyer plus soigneusement ou envisager une réparation du connecteur.
- Remonter et tester : Reposer le capteur en s’assurant qu’il est bien orienté (le détrompeur empêche en principe une mauvaise position). Revisser à la main puis au couple préconisé (généralement 8 à 10 Nm). Rebrancher le connecteur jusqu’au clic de verrouillage. Rebrancher la batterie.
Démarrer le moteur et observer le comportement. Effacer les codes défaut avec une valise OBD si disponible. Faire un trajet de 10 à 15 km pour vérifier si les symptômes et les codes réapparaissent.
Nettoyer ou remplacer : comment décider ?
Le nettoyage est justifié quand la contamination par l’huile ou les dépôts est clairement identifiée comme cause du problème et que le capteur est mécaniquement sain. Un capteur propre qui fonctionne à nouveau correctement après nettoyage peut durer plusieurs années supplémentaires.
Le remplacement s’impose dans plusieurs situations :
- Le capteur a été nettoyé mais le problème revient rapidement. La source de contamination (joint d’huile défaillant) n’a pas été traitée et continue de salir le capteur, ou le capteur est trop endommagé pour répondre au nettoyage.
- L’extrémité active est fissurée, éclatée ou présente des dégâts visibles. Un capteur mécaniquement endommagé ne peut pas être sauvé par un nettoyage.
- Le connecteur est sévèrement endommagé (broches pliées ou arrachées). La réparation du connecteur est parfois possible mais délicate ; si le dommage est important, le remplacement est plus sûr.
- Le diagnostic par valise révèle des valeurs de signal hors plage même après nettoyage. Un capteur qui envoie des valeurs aberrantes même propre est défaillant en interne.
Un capteur d’arbre à cames neuf d’équipementier (Delphi, Bosch, Hella) coûte entre 15 et 60 euros selon le moteur. C’est une pièce abordable qui ne justifie pas de tenter des nettoyages répétés si le premier n’a pas résolu le problème.
Les codes défaut associés au capteur d’arbre à cames
| Code | Signification |
|---|---|
| P0340 | Circuit capteur position arbre à cames A : défaut |
| P0341 | Circuit capteur position arbre à cames A : plage/performance |
| P0342 | Circuit capteur position arbre à cames A : signal bas |
| P0343 | Circuit capteur position arbre à cames A : signal haut |
| P0345 | Circuit capteur position arbre à cames B : défaut |
| P0365 | Circuit capteur position arbre à cames B : défaut (admission) |
Ces codes n’indiquent pas systématiquement une panne du capteur lui-même : un connecteur défaillant, un câblage endommagé ou un problème de masse génèrent exactement les mêmes codes. Un diagnostic électronique complet, incluant la lecture des données en temps réel, permet de distinguer un capteur défaillant d’un problème de circuit.
Ce que les conducteurs demandent le plus souvent
Peut-on nettoyer un capteur d’arbre à cames sans le démonter ?
Non, le nettoyage efficace nécessite de démonter le capteur pour accéder à son extrémité active. Un spray nettoyant appliqué sur le capteur en place sans démontage ne peut pas atteindre la zone de contamination principale.
Quel produit utiliser pour nettoyer un capteur d’arbre à cames ?
Un spray nettoyant contacts électriques (CRC Contact Cleaner, WD40 Specialist Contact Cleaner) est le produit adapté. Il est non corrosif pour les plastiques, s’évapore sans résidu et ne laisse pas de film. Ne jamais utiliser de l’eau, de l’essence, de l’acétone ou du nettoyant frein.
Combien de temps dure un capteur d’arbre à cames nettoyé ?
Si la source de contamination (joint d’huile défaillant) a été traitée en même temps, un capteur nettoyé peut fonctionner plusieurs années. Si la source n’a pas été traitée, la contamination reprendra et le capteur se salira à nouveau dans les mêmes délais.
Le code P0340 disparaît-il après nettoyage du capteur ?
Si la contamination était la cause unique du code, oui. Le code doit être effacé avec une valise OBD après le nettoyage, puis surveiller si il revient. S’il ne revient pas après plusieurs cycles de démarrage et un trajet, le problème est résolu.
Peut-on rouler avec un capteur d’arbre à cames sale ?
Avec des symptômes légers (ratés intermittents, voyant moteur sans mode dégradé), un trajet court pour rejoindre un atelier est raisonnable. Avec des ratés fréquents ou un moteur qui ne démarre plus correctement, continuer à rouler risque d’endommager le catalyseur ou de laisser des dépôts supplémentaires dans le moteur.
Une intervention accessible qui peut éviter une dépense inutile
Le capteur d’arbre à cames est l’une de ces pièces qu’on remplace souvent trop vite, alors qu’un nettoyage soigneux aurait suffi. La procédure est accessible, les produits sont bon marché et le gain potentiel est réel. Si le nettoyage ne résout pas le problème, le diagnostic aura au moins éliminé une cause et orienté vers la vraie source, que ce soit le connecteur, le câblage ou le capteur lui-même.
